十字板剪切仪

更新时间:2024-01-31 14:16:53
产品型号:YUC.IJZ-1
产品特点:十字板剪切仪特点:1、室内电调十字板剪切仪标定(扭矩传感器标定)绘制百分表(扭力弹簧变形)与扭矩关系曲线,确定扭矩系数。2、十字板剪切试验。3、试验土样制备要求。

我要询价
产品详情 在线咨询

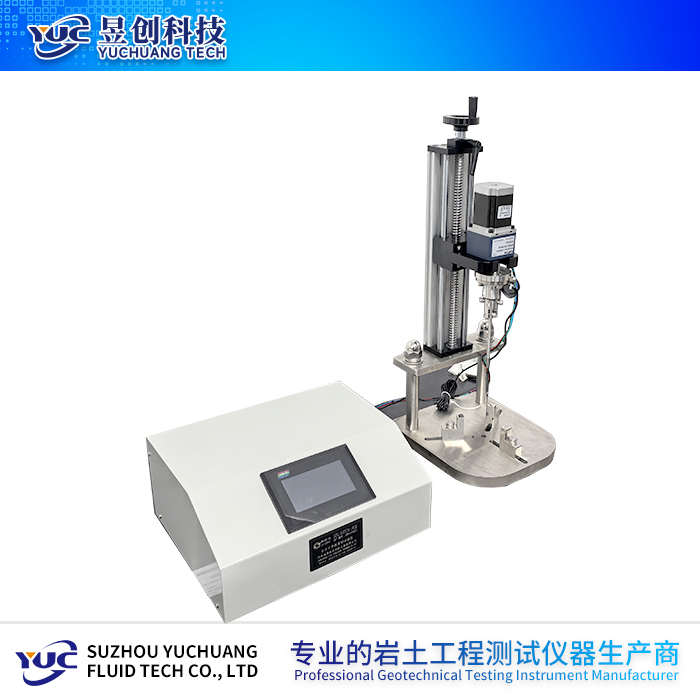

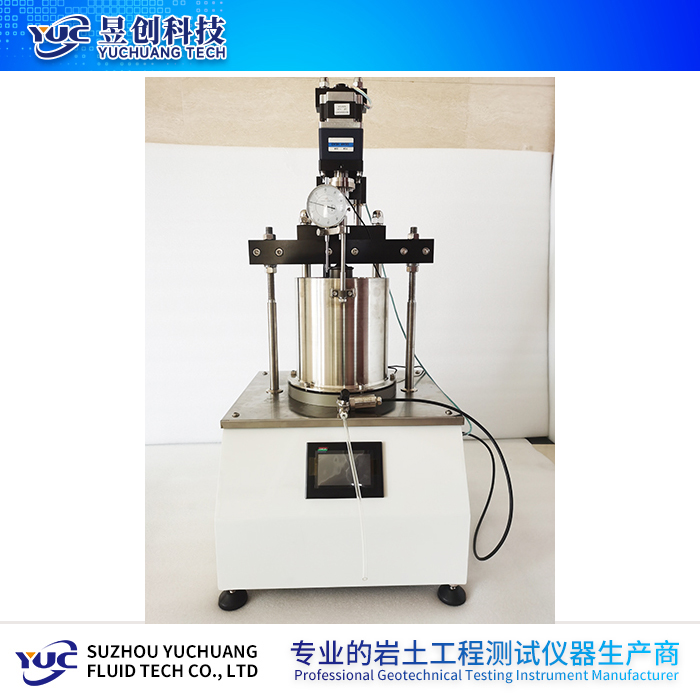

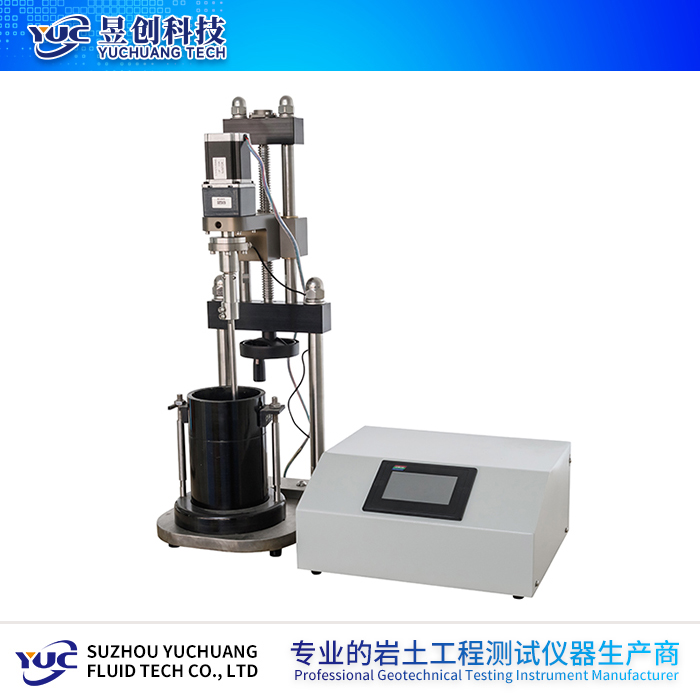

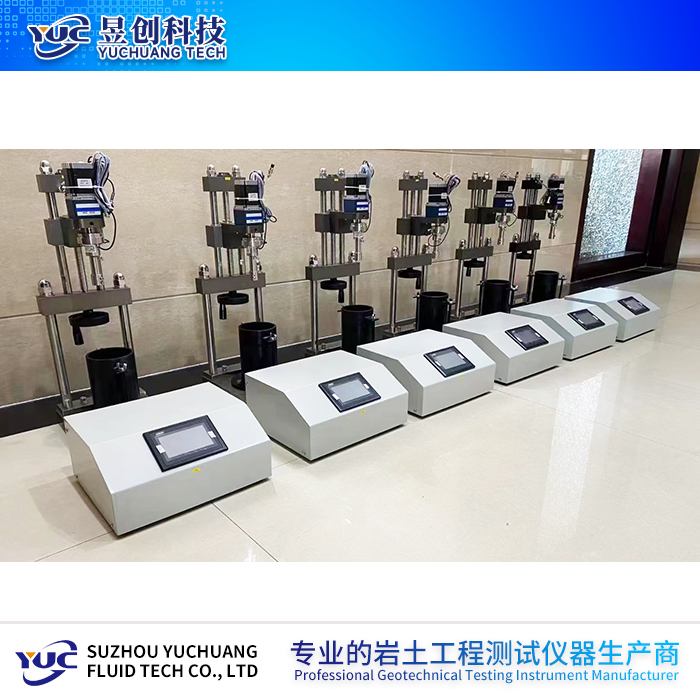

         十字板剪切仪(3m)是一种在工程现场直接测试粘土不排水抗剪强度的土工测试仪器。本套仪器测试深度可达3m,量程0~260kPa,精度优于10%。测试方式:人工压入土层,扭转测试。

       一、主要技术指标
  1、十字板规格:12.7mm(直径)×25.4mm(高度)、25.4mm(直径)×50.8mm(高度)以及38.1(直径)×76.2mm(高度),亦可按用户需求定制尺寸;
  2、扭矩传感器:0-30N·m,精度0.3%F.S,分辨率0.1N·m,可按用户需求配置量程;
  3、剪切速率:0.01~180度/min,无级变速;
  4、采集处理软件支持win8/10操作系统,全自动采集和控制,数据可导出到excel文件,绘制不同深度土样的抗剪强度曲线并计算强度值;
  5、配备480*270高清液晶触控屏,实时显示扭矩、剪切角度等数据,配套触控按键控制运行,可触控键盘控制亦可软件控制;高速网络通讯接口与计算机通讯;数据实时存储于采集器,可脱机运行;

  二、组成仪器包括:1只扭力计、6 根延长杆、4 只不同尺寸的十字板头、1 只板头杆和辅助扳手3 只。
  1、扭力计:扭力计是土体抗剪强度测量装置,测量十字板头在土体中剪切扭转时的土体抵抗力,从而获得被测土体的抗剪强度。
  2、延长杆:延长杆用于连接十字板头和扭力计,延长杆共有6 根,直径Φ10mm,长度500mm,6 根延长杆首尾相连后的可达3m。
  3、十字板板头:共有4 种尺寸,以适应对不同抗剪强度土体的测试。

        三、特点:
  1、室内电调十字板剪切仪标定(扭矩传感器标定)绘制百分表(扭力弹簧变形)与扭矩关系曲线,确定扭矩系数。
  2、十字板剪切试验。
  3、试验土样制备要求。
    (1)扰动土的制备中,建立不同含水率与十字板强度,或将扰动土制备后在固结压力(排水固结后进行剪切,所谓CU试验)作用下进行剪切。
  (2)原状样试验,当十字板插入取样管中进行测试时,取样管的直径宜108,高度200,也可500的薄壁取样管,这样可以在一个取样中进行多点平行试验。注:108薄壁原状取样管是国内国际标准,扰动程度小。
  (3)室内十字板也有袖珍式十字板,可以添加一句袖珍十字板。
  (4)成果报告中应绘制Cu~旋转角φ°。同一坐标上(原状土、扰动土两组曲线)关系曲线。
  (5)当十字板试验如自动采集时,按顺时针方向以6°~12°/min按每秒采集1次的速度进行试验,即采集频率为1″。


  四、组成部分
  1、扭矩传感器:测量范围0-30N·m。
  2、扭力传动装置:机架、升降部件、步进电机、联轴器、以及十字板组成。
  3、数显触摸屏与数据采集器。
  4、控制箱体:开关电源、触摸屏、电源插座、网口。
  5、采集处理软件一套。
