十字板剪切仪操作简单并且使用方便!

2022-12-29 [663]

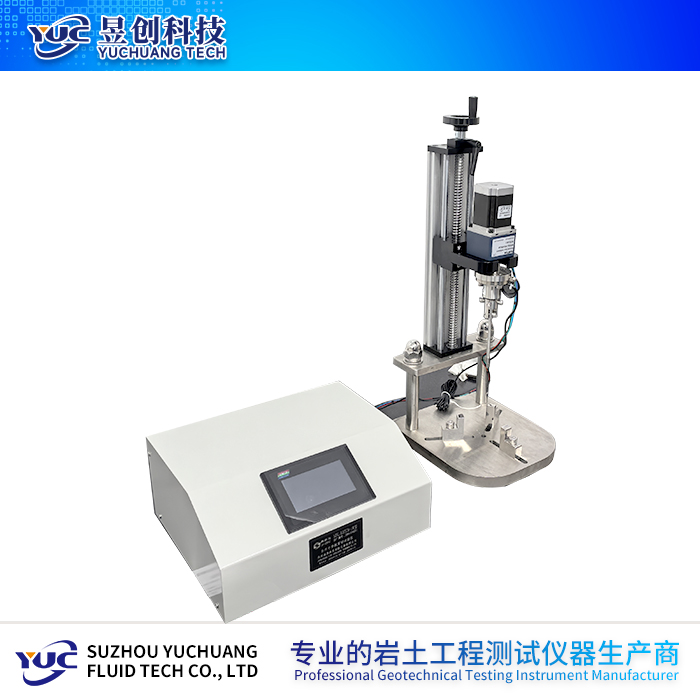

  十字板剪切仪可丈量取于区别深度处的原状土的不排水强度实验,依据客人要求,该仪器还能够在大口径薄壁取土器内直接举行原状土实验以及在模型箱内举行区别深处的不排水强度实验。具有操作简单,专门配备有测量十字板弹簧扭力的缓冲力配件,方便对接各种剪切仪。
  剪切仪是用于现场测定饱和软粘土的天然抗剪强度的仪器,对灵敏度较高的软粘土,由于取土制样之扰动,影响强度十分明显,因此采用本仪器可以取得更接近实际的强度指标,由于该设备是在钻孔中测定强度指标,需与钻探设备配套使用,一般可以试验30m以内的各种深度。本仪器利用固定在底板上的蜗杆带动蜗轮,旋转插入钻孔内土层中以测定土的强度。强度大小依固定在蜗轮上的开口钢环的变形来计算,共分三个部分及附件。
  1.传动部件:由蜗杆、蜗轮、开口钢环、转座、底板及固定套组成,固定套有锁紧装置,可以与底座锁紧。
  2.底座部件:由底座、导杆支圈等组成,联接传动部件与钻孔套管,底座与套管用螺纹相接(螺纹由用户自行加工)并用制紧轴制紧。
  3.板头部件:由接杆、离合齿及十字板头组成,板头沿离合齿可以自由离合,板头部件接在钻探钻杆上,钻杆接在支圈上的导杆下端。
  4.附件:包括导杆、特制键、接头、导轮、扳手及率定设备。
