二维渗透仪组成部件的作用都是什么呢?

2022-07-15 [115]

  二维渗透仪采用气压加载的方式提供固结压力,采用液压控制器控制不同方向的渗透压力,整个试验过程中可通过点阵彩色触摸屏实时显示当前实验状态及数据、既可通过触控屏控制,也可通过用户的计算机控制试验。并对试验数据进行采集﹑存储和处理。可以精准的获得渗流量。
  二维渗透仪结构原理:
  根据液压原理设计,水泵由电机驱动施加压力,通过管道与压力容器、控制阀、模具试验台等连接。压力由水泵输出并进入压力容器。然后将其交付给每个样本系统进行加载测试。管道配备电接点压力表和电气控制系统。通过调整电接点压力表中的电接点,可以在0.1-1.5mpa的规定范围内进行恒压试验。
  二维渗透仪仪器组成装置的作用:
  轴向位移由位移传感器及单片机组成的数字传输储存。
  渗透容器(两套,分别做水平渗透和竖直渗透),水平渗透容器是一个具有水平渗透功能的不锈钢长方体构件和容器底座,上盖及传压活塞,透水石,各种功能的精明阀门等组成。
  试验的操作系统由计算机软件和触摸屏控制。
  触摸屏用于设定试验参数和实时显示实验数据,并有单片机存储。
  轴向加荷系统采用气压式加载,其中有滚动隔膜,气缸,活塞,加荷平台,气源(空压机)组成。
  轴向加荷自动控制采用精密的调压阀,压力传感器和单片机数字触摸屏控制。
  渗透压力控制安常水头控制法由液压控制器自动控制,其压力控制由步进电机驱动液压筒,有压力传感器所组成的单片机的自动控制系统进行水头控制和流量的检测。

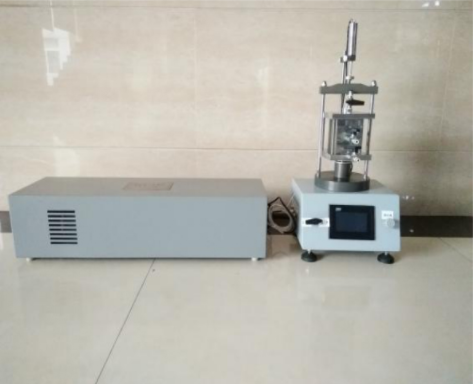

二维渗透仪
