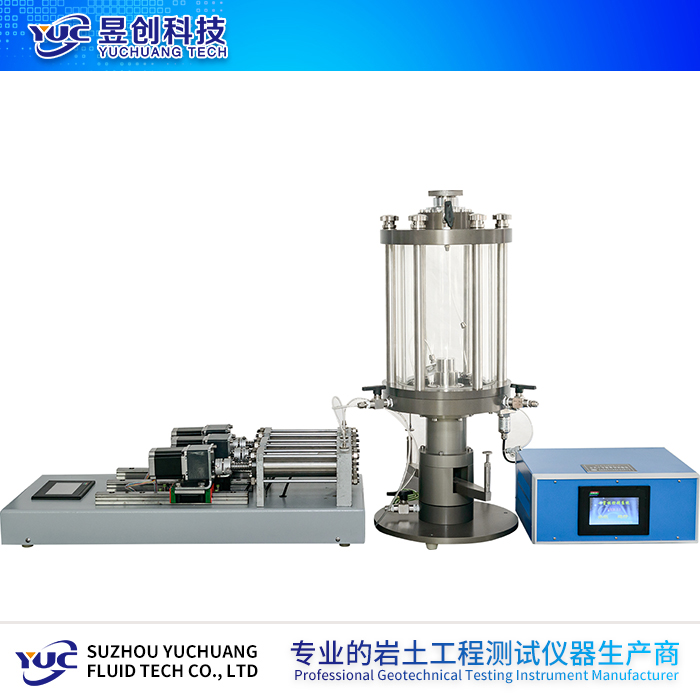

三轴仪的主要用途及工作原理介绍

2022-06-02 [163]

  三轴仪的主要用途是测定土的强度和应力应变有关参数。也常用来测定土的静止侧压力系数Ko、消散系数Cv、渗透系统K等。
  性能特点:
  1、仪器测控系统核心控制系统采用高速32位ARM微控制器,超高速的采样以及运算能力保证试验过程中各项数据的精准采集及显示。
  2、测控系统选用大屏幕彩色触摸液晶屏,友好直观的人机交互界面,简单易操作的触控设置,精益求精的软件设计,提供给用户一个超乎想象的使用体验。
  3、加载系统由伺服电机驱动,剪切速率无级变速。显示选用3.5英寸彩色屏,界面友好直观,全金属机械式按键控制电机,常用速度快速选择并设置,用户自定义速度快速调整。
  4、整个系统无需外界空气压缩机等任何压力源,自身实现液压控制,性能稳定,满足各种三轴试验的需求。
  5、仪器管路简单易操作,阀门管件的开关状态轻松易辨。压力室耐压强度高,加压杆摩擦系数小,大限度的排除对试验的影响。
  三轴仪工作原理:
  1、三轴试验时,将制备好的试样用橡胶膜包裹好,放入压力室,然后根据试验要求通过围压系统和反压系统进行加压控制,加载系统的工作台以要求的剪切速率上升剪切,直至土样破坏。试验过程中,通过量力环和0-30mm的百分表获得相关试验数据,用于后期数据处理。
  2、围压、反压的控制方式是以水为介质,通过调压筒的活塞前进或后退对水压缩获得所需的压力。压力传感器选用高精度、高响应速度的型号。
  3、试验中,土样的体积变化由双层体变管(加反压时)或滴定管测量。
