三轴仪主要是由哪些装置组成的呢

2022-07-27 [452]

  三轴仪可用以测定土的强度参数、应力变形参数、土的消散系数、静止侧压力系数及渗透系数等。适用于各种土类,如原状土、重塑土的黏性土及砂砾等;在测定强度方面与直接剪切试验比较,其优点是试样的剪切面不是固定的,面是沿弱的面产生剪切;对于有结构面的土,如裂缝土,它能较真实地反映土的应力应变特征;在试验方法方面,可以根据工程设计的施工和运用条件控制排水,测定孔隙压力,较可靠地测定试验过程中试样的体积变化。
  三轴仪仪器可以在手动阀控制状态下,用数显仪表实时显示轴向加载力值,用另外数显仪表显示围压值,并且具备围压稳压调压功能,能快速完成岩石的三轴压缩试验,可动态显示轴向试验力、围压压力、轴向变形三大指标,适用于工程建筑物荷载作用下基岩或围岩工程性状,为工程地质评价和工程建筑设计提供可靠资料。

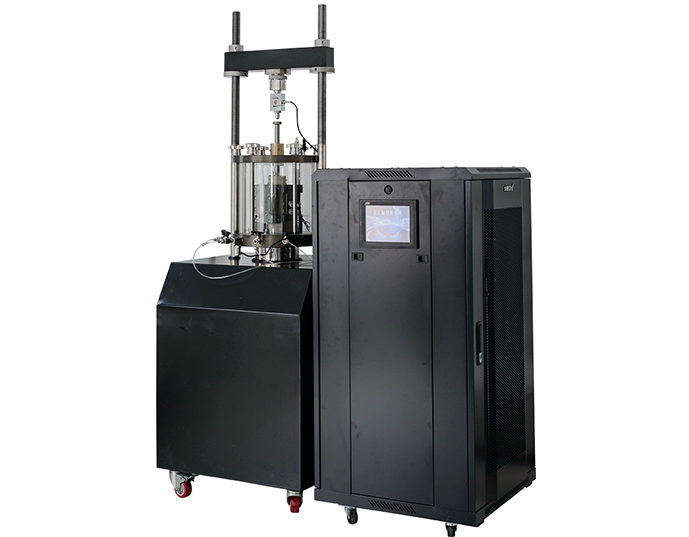

  三轴仪主要由高刚度主机、三轴压力室、伺服液压源、伺服阀、空气压缩机组、测控系统、计算机系统等部分组成。这些装置主要作用组成:
  1. 高刚度主机:主机为门型框架式高刚度结构。工作油缸放置在框架的下横梁中部,两侧配置轨道,方便三轴压力室安装和拆卸。
  2. 压力自平衡式三轴压力室:压力室采用压力自平衡技术。采用高强度合金结构钢制成,各压盘及传压活塞杆采用轴承钢经过热处理及精密加工而成。
  3、伺服液压源:由高压柱塞泵组、溢流阀、精密滤油器、温度传感器、冷却器等组成的伺服油路系统及围压增压系统等部分组合而成。

三轴仪
