三轴仪操作方便,测试精度高

2020-07-31 [1210]

  三轴仪是从静三轴试验发展而来的,通过对试样施加模拟的主动应力,研究自然界中如地震,海浪冲击,机械振动以及高速运动中的物体对于地基的振动力是否产生破坏。


       同时测定试样在承受动荷载作用时的动态反应,根据应力、应变和孔压这三种指标的相对关系,可以推求出土的动弹性模量、动变形模量、阻尼比,用以进行土的结构物动力分析,同时求出土的动强度包括液化指数、液化强度、及分析土体在动力作用下地基和结构物的稳定性及各项动弹性参数及粘弹性参数,和土样在模拟某种实际振动的动应力作用下所产生的性状。
  三轴试验仪是一套高端的研究和测试土动力特性的实验室设备,主要用来进行应变为10-4~10-2范围内的砂土液化试验、土的动强度试验、模量阻尼试验,测定试验过程中的动应力、动应变、孔隙水压力、动弹性模量、动阻尼比等相关数据,具有动、静轴向应力,侧向压力和孔隙水压力,轴向加载程序等控制功能。
  用步进电机传动技术、自动控制技术、制冷技术、传感器技术和计算机技术开发的沥青混合料三轴压缩试验设备,适用于测定在规定温度及加载条件下的沥青混合料抗剪系数,以评价沥青混合料的高温稳定性。本系统操作方便,测试精度高,并可以进行其它试验,由微机控制试验过程。

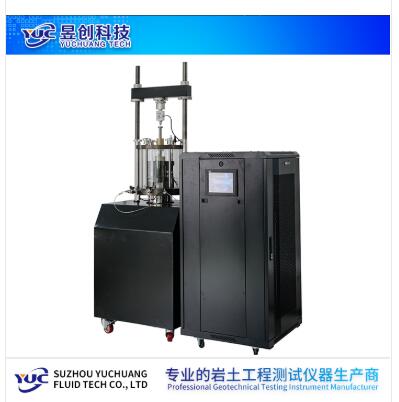

  三轴仪主要由高刚度主机、三轴压力室、伺服液压源、伺服阀、空气压缩机组、测控系统、计算机系统等部分组成。
  1. 高刚度主机主机为门型框架式高刚度结构。工作油缸放置在框架的下横梁中部,两侧配置轨道,方便三轴压力室安装和拆卸。
  2. 压力自平衡式三轴压力室压力室采用压力自平衡技术。采用高强度合金结构钢制成,各压盘及传压活塞杆采用轴承钢经过热处理及精密加工而成。
  3、伺服液压源伺服液压源由高压柱塞泵组、溢流阀、精密滤油器、温度传感器、冷却器等组成的伺服油路系统及围压增压系统等部分组合而成。
