十字板剪切仪是用于现场测定抗剪强度的仪器

2021-03-12 [164]

  十字板剪切仪是一种用来测定原状和人工制备软土的抗剪强度及灵敏度的土工试验仪器,可测量取于不同深度处的原状土的不排水强度试验,根据用户需求,该仪器还可以在大口径薄壁取土器内直接进行原状土试验以及在模型箱内进行不同深处的不排水强度试验。
  仪器高清液晶触控屏,实时显示扭矩、固结压力等试验参数,配套触控按键控制运行,可触控键盘控制亦可软件控制,高速网络通讯接口与计算机通讯;数据实时存储于采集器,可脱机运行;支持win8/10操作系统,全自动采集和控制,具备以下功能模块:数据采集模块、数据处理模块、传感器标定模块。
  十字板剪切仪是用于现场测定饱和软粘土的天然抗剪强度的仪器,对灵敏度较高的软粘土,由于取土制样之扰动,影响强度十分明显,因此采用本仪器可以取得更接近实际的强度指标,由于该设备是在钻孔中测定强度指标,需与钻探设备配套使用,一般可以试验30m以内的各种深度。

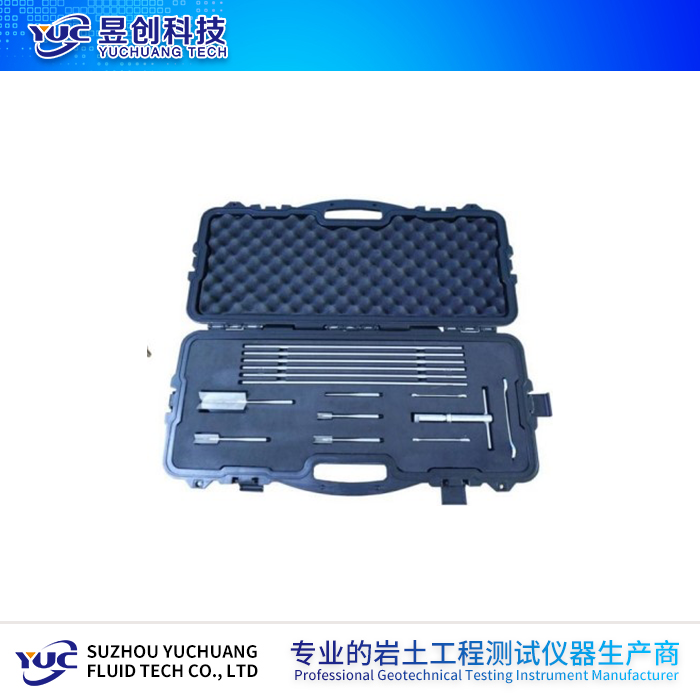

  本仪器利用固定在底板上的蜗杆带动蜗轮,旋转插入钻孔内土层中以测定土的强度,强度大小依固定在蜗轮上的开口钢环的变形来计算,共分三个部分及附件。1.传动部件:由蜗杆、蜗轮、开口钢环、转座、底板及固定套组成,固定套有锁紧装置,可以与底座锁紧。2.底座部件:由底座、导杆支圈等组成,联接传动部件与钻孔套管,底座与套管用螺纹相接并用制紧轴制紧。3.板头部件:由接杆、离合齿及十字板头组成,板头沿离合齿可以自由离合,板头部件接在钻探钻杆上,钻杆接在支圈上的导杆下端。4.附件:包括导杆、特制键、接头、导轮、扳手及率定设备。
  十字板剪切仪试验过程全电脑控制,操作简单,无需人工干预操作,整机结构简单,体积小,重量轻,安装快速方便,适合野外现场使用,扭矩传感器多种量程可选,实时显示当前实验状态数据,既可通过触控屏控制,也可以通过用户的PC控制试验,可脱机运行,内置SD卡,自动记录实验过程数据,设备可在脱离电脑情况下自动完成整个试验过程记录。
