十字板剪切仪可以做顺时针方向和逆时针方向的力矩测量

2022-09-02 [416]

  十字板剪切仪是用于在工程现场直接测试粘土及重塑土的不排水抗剪强度的测试仪器。可测量取于不同深度处的原状土的不排水强度试验,根据用户需求,该仪器还可以在大口径薄壁取土器内直接进行原状土试验以及在模型箱内进行不同深处的不排水强度试验。
  十字板剪切仪可以做顺时针方向和逆时针方向的力矩测量,结构由高强度钢制成,电子检测部分采用高科技数字电冲泡系统。电源由可充电锂电池供电。该仪器易于携带和安装。计算每个试验点的不排水剪切峰值强度、剩余强度、重塑土强度和土的敏感性。叶片剪切试验土的不排水峰值抗剪强度、剩余强度、重塑土强度和灵敏度随深度的曲线,必要时绘制抗剪强度与扭转角的关系曲线;根据土壤条件和区域经验,对叶片的实测不排水抗剪强度进行了修正。
  十字板剪切仪操作步骤:
  1.握住板头,将指针逆时针旋转至0位。
  2.选取表面平整且大小合适(直径不小于所选用板头直径的三倍)的土样。
  3.估计土样的抗剪强度选装合适板头,将板头压入土样至板头齿深度。保持恒定的垂直压力,顺时针以5~10秒/周的速率旋转仪器上部把手至土体被剪切破坏。
  4.土体被剪切破坏后,缓慢释放弹簧扭力。在手动复位前,指针所示读数即为大剪切强度值。

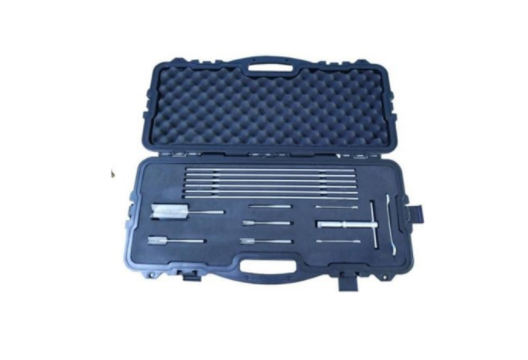

十字板剪切仪
