全自动气压式固结仪

更新时间:2020-06-13 08:53:28
产品型号:YC.YJZQZ16-1A
产品特点:全自动气压式固结仪是集机械、电子技术、传感器自动检测技术及计算机技术于一体,自动完成加卸荷及数据采集功能,可以取代传统杠杆式固结仪。该仪器结构紧凑、体积小、重量轻,携带使用方便。

我要询价
产品详情 在线咨询

YC.YJZQZ16-1A全自动气压式固结仪



(数据无线传输)





1仪器特点

1.1 气压控制器

    采用进口比例阀控制气压,气压控制稳定工作时控制器不额外消耗气源,同等气源工作时间可大大延长。容器可以同时加压,一步到位无分组,保证压力单调增长。触摸屏显示控制,数据会自动储存,操作方便简单快捷。

1.2 整机优点

结构简单,体积小,重量轻,安装快速方便,耗气少;

试验过程全电脑控制,操作简单,无需人工干预操作;

数据无线传输,整机简洁、美观,能耗低;

传感器检测、标定及校正功能,确保测量准确无误,并有自动保护功能;

采集处理软件兼容现有计算机和操作系统,使用简单,免费升级;

1.3 无线数据传输

1.3.1技术指标

量程:0-10mm;精度:0.3%FS;分辨率:0.001mm

无线发送周期:  1Hz(每秒1次);传输距离:50m(视距)

传输速率:250kbps;频率波段:2.4GHz-2.483GHz;

待机电流:<6uA;发射功率: >1dbm;电源:DC3.6V电池供电

1.3.2全自动气压式固结仪技术特点:

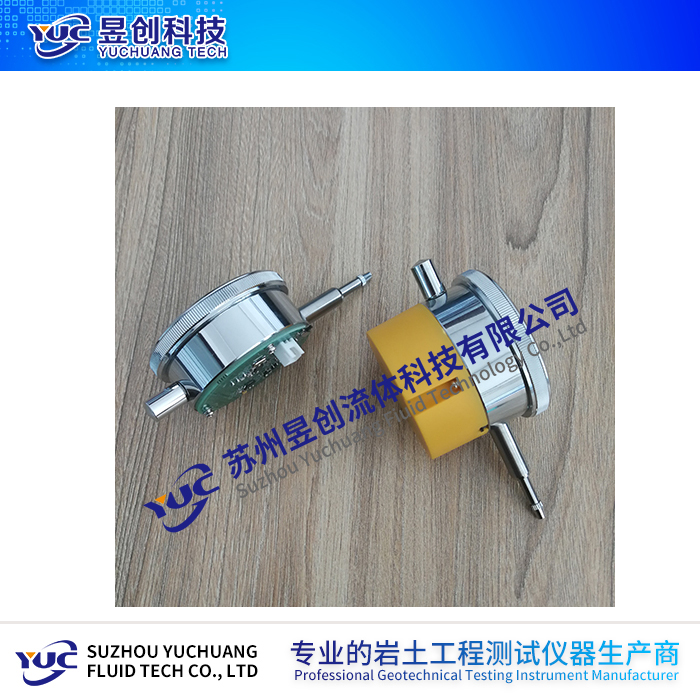

整合度高:在现有通用成量百分表基础上,将供电、数据采集、无线传输整合为一体,保留原百分表指针读数,不改变原有百分表结构功能的条件下略微增加厚度即实现自动数据采集传输的所有功能,整合度极高,可代替现行常规试验系统中的采集器、电源线、通讯线等,无需连线,便于原位测试。

功耗极低:由于采用极低功耗无线收发芯片和数据采集芯片,使得整个系统功耗极低,单颗电池使用寿命三年以上。

精度高:采用专用采集芯片,14位AD采集(分辨率16384码),对于量程12mm以内的百分表分辨率可达0.001mm。

传输速率高,系统容量大:无线传输速率达250kbps,在稳定可靠的基础上相较于传统串口通讯9.6kbps有极大提升, 一个接收器可同时接收250以上通道数据(满足每秒数据更新1次)。

兼容性强:可兼容其他类型传感器、仪器,所有类型仪器的控制、数据采集都可通过无线发送,只需一个接收终端。

抗干扰能力强:相比传统有线RS485传输,通讯抗干扰能力强,各通道相互间AD转换完全独立,不存在串扰现象。

2.技术指标

压力范围:0-1600kPa;0-3200kPa

灵敏度:中低压:≤0.5 kPa 高压:≤2 kPa

  力:0-100 kPa         误差:≤±1kPa

  : 100-1600 kPa;  相对误差:≤±1.0 %;

零点任意可调; 加荷时间:< 1秒;

位移传感器:量程0-10mm,分辨率:≤0.001mm;精度:≤0.3% F.S;

三.系统使用说明

1、触摸屏操作说明

1.1主画面显示



按钮功能:

参数:进入参数设置画面

运行:进入自动运行画面

1.2参数设置画面显示:



系统参数:

加载级数:设定的荷重级数

容器个数:参数试验采集的容器个数

加载设置:点开后进入试验荷重设置界面,通过上一级、下一级调整级数,在压力等级中输入该级的压力,设定好后切换下一级,直至最后一级



下一级压力条件:

加载时间:每一级按照设定的恒定时间加载

最小变形:每一级按照设定的最小变形值加载

标定设置:



该功能是对气压转换成轴向荷重值的标定,出厂前标定,用户无需操作

设备IP地址:设定系统的网络地址,用于跟上位机进行通讯

按钮功能:

主页:进入开机主画面

保存:保存所修改的参数,保存成功后,系统自动进自动运行画面

运行:进入自动运行画面

手动:进入手动操作画面

1.3自动运行画面:



压力级数:当前荷重的级数

当前压力:当前级数的荷重值

启动:开始按照设定荷重及稳定标准加压

停止:停止加压

复位:复位压力级数为一级,启动加压前复位

平衡自重:该功能标定容器及土样的自种植,出厂前标定,用户无需操作



固结数据:实时显示当前每个通道的位移值



记录数量:当前系统中保存的记录总数

启动记录:启动后将按照保存间隔的设置依次保存数据记录

停止记录:停止保存记录

清空记录:清空当前存储器中所有数据

1.4键盘输入

按下需要输入的数值的对应按键,确定键完成输入,取消键返回。



2、采集处理软件使用说明

2.1采集软件界面



2.1处理软件界面







3.3生成试验报告
