渗透仪的4大结构组成介绍
2020-07-15
[1275]

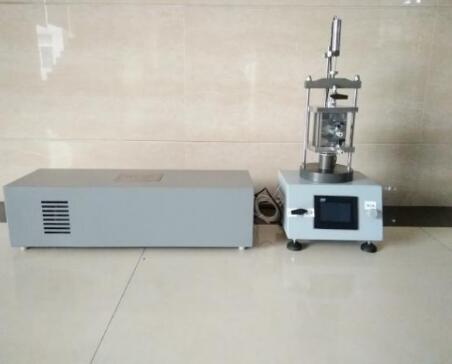

渗透仪又可称为透气性测试仪、压差法气体渗透仪,基于压差法的测试原理,是一款专业用于薄膜试样的气体透过率测试仪,适用于塑料薄膜、复合膜、高阻隔材料、片材、金属箔片、橡胶、轮胎气密性、渗透膜等在各种温度下的气体透过率、溶解度系数、扩散系数、渗透系数的测定。
仪器测定一定法向压力作用下的土工织物在常水头水流下的水平渗透系数和导水率,性能稳定,方便实用。本仪器主要由渗水部件和击实部分组成,渗水部件由筒身、渗水板组成,在刻度板上装有三个测压管,水位的测读可由安装在筒上的刻度板的刻度读出,测压管接头内均装有铜丝布以防止细砂粒在试验时随水流出,渗水筒下部有一排水孔,松开螺栓即可放出污水。
渗透仪结构组成如下:
1、机架试模部分:机架是采用型钢焊接而成的,试模底盘和托盘用螺钉固定在机架上,试模与试模底盘用螺纹连接(中间加有橡胶圈密封)机架两侧罩板上有水箱和工具箱,水箱供实验时作水源之用。
2、分离部分:分离器是将阀门和一个回水截门集中安放在仪器的主要控制六个试体的水路的通或截止用,回水截门用以减压。
3、水泵部分:水泵是以90瓦电动机为动力源,通过两级齿轮变速,带动偏心轴旋转,导柱和连杆而驱使柱塞作往复运动而工作的,由于水泵的流量很小,还可用手动进行工作。
4、蓄水罐部分:蓄水罐是储水的容器,还可起压力的缓冲击作用,实验前用附件漏斗,通过注水咀将水注入储水罐中,实验完毕后,将罐内水通过放水咀放尽。
