四联电动直剪仪的正确使用步骤,快来看看吧!
2022-11-02
[611]

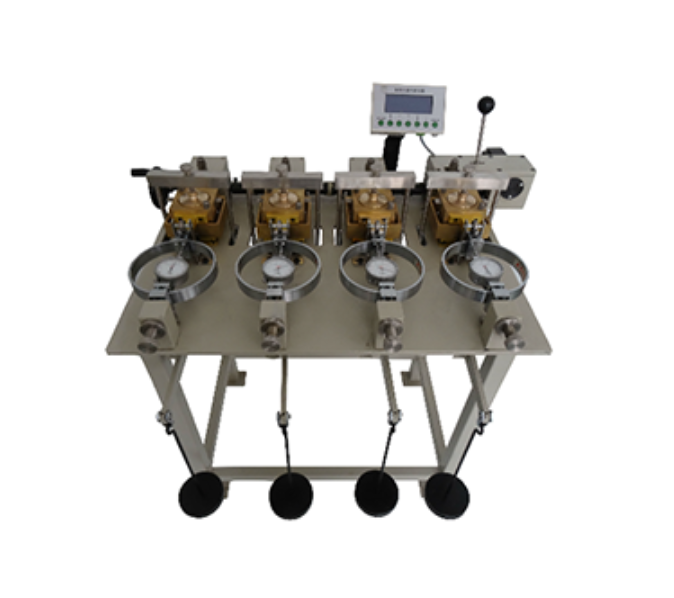

四联电动直剪仪可用于测定土的抗剪强度,通常采用四个试样在不同的垂直压力下施加水平剪切力进行剪切,得到土样破坏时的剪应力。然后根据库仑定律确定土壤的抗剪强度系数、内摩擦角和粘聚力。仪器结构简单、使用方便、速率稳定、性能可靠、外形美观,仪器采用低速同步电机作为驱动源,大大降低了仪器振动。
四联电动直剪仪的正确使用流程:
1.仪器应放置在室内干燥的水泥地面上,以调整水平和稳定性,仪器工作台应使用水平仪调平
2.稍微拧紧杠杆调平装置,使框架和杠杆基本稳定。
3.检查杠杆两侧是否与吊环摩擦,轴承滚动灵活。调整配重,用正方形固定梁的一侧,使杠杆的重量基本平衡,用螺母和配重将其紧固,松开杠杆调平装置,使其与杠杆完全分离,并将杠杆置于立柱中间。
4.检查剪切箱。滚动钢球应为方形,并放入钢球架中。滚动应灵活。按照程序放置土壤样品,放置透水石和透射板,检查电源并在启动前打开设备。
5.按下调整按钮将设备调整为手动模式,摇动手轮,使上盒刚好接触测力环,千分表归零。同时,垂直千分表归零。旋转压力传递杆并适当提升操纵杆。如果样品没有预加载,可以稍微高一点,以防止土壤样品在加压后下沉,并使杠杆过于倾斜。
四联电动直剪仪使用注意事项:
1.调速说明:在前进/返回过程中可以转动旋钮调整速度,速度调整只能在一选择的速率范围内调整。想调整其他速度按面板上对应速率按键,
2.手动/自动转换说明:当试验正在运行时不能进行手动/自动转换,只有在没有试验的情况下才能进行转换。手动模式只有一个手动速度不能调整速度值。
