直剪仪具有安全、灵敏、噪音低等优点

2024-05-14 [691]

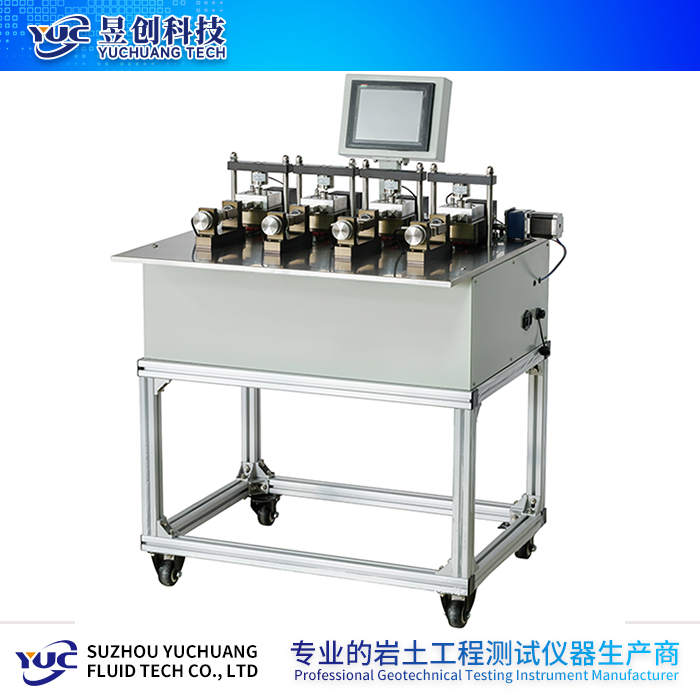

  直剪仪是指室内测定土壤抗剪强度的仪器,测定时将土样置于上下金属盒之间,通过传压板和滚珠对土样施以一定的垂直压力,然后对下盒施加水平推力,使试样沿上下盒水平接触面发生剪切位移直至破坏。通常采用等速剪应变的方法,称为应变控制剪切。
  在剪切过程中,每隔固定时间,即每隔一定值的剪变形增量,测读一次所施水平推力的大小,计算试样截面上的剪应力值。它构造简单,操作方便。但在直剪试验中也存在一些缺点,如剪切过程中试样内的剪应变分布不均匀,应力条件复杂,剪切过程中试样面积逐渐减小且垂直荷载发生偏心;不能严格控制试样排水条件和准确测定试样中孔隙水压力等。因此,直剪试验不宜用来对土的抗剪强度特性进行深入研究。
  主要特点:
  传动方式由原来的直流伺服电机改为小巧的步进电机、电机供电由原来的220V改为24V安全电压、杠杆的力点由原来的刀口式改进为轴承式,该仪器较以往更安全、灵敏、小巧、更适用、噪音更低。因此,该仪器的使用为试验室自动化打好的良好基础。本仪器主要用于测定图的抗剪强度。通常采用四个土样。
  直剪仪结构原理:
  1.仪器采用圆形量力环,大载力为1.2KN。采用滚动轴承进行导向定位。
  2.调节调平衡支架上底部的旋钮使杠杆平衡与水平。
  3.杠杆比为1:20,附加载砝码1.53kg三块,0.765kg二块(其中一块为吊盘)。杠杆支点处设有滚动轴承,在施加水平剪切力时由于量力环受力变形,使加压框架偏移,此时,滚动轴承则跟踪移动,以免框架倾斜而改变垂直压力的倾向。

  直剪仪是一种广泛应用于土木工程领域的实验设备,用于研究土壤、岩土以及其他相关材料的力学性质。它通过模拟实际工程中的剪切应力和垂直压力,分析材料的强度和变形特性。直剪仪的主要优点包括:

  简单直观:
  结构相对简单,试验过程直观易懂,便于操作和维护。
  多功能性:
  除了基本的剪切试验,直剪仪还可以进行固结、压缩、抗压试验等多种土工试验。
  快速测试:
  相比其他复杂的土力学性质测试方法,能够快速提供试验结果。
  经济实用:
  相对于一些测试设备,直剪仪的成本较低,且使用和维护成本相对较低。
  标准化程度高:
  国内外有许多标准化的直剪试验规程。
  数据可靠性:
  提供的数据较为稳定和可靠,能较好反映材料的实际力学性质。
  易于实现自动化:
  随着技术的发展,可以配备自动数据采集和分析系统,提高试验效率和精度。
  便于远程监控:
  支持远程监控和数据分析,使得试验过程可以跨越地理限制进行管理。
  适应性强:
  直剪仪可以适应不同种类的土壤和岩土材料,应用范围广泛。
  由于以上优点,直剪仪成为了土木工程领域中不可或缺的实验工具,对于指导工程设计、评估土壤稳定性和改进施工工艺具有重要作用。
