台式全自动十字板剪切仪的相关知识普及

2020-04-22 [1402]

一、YUC.IJZTS-1 台式十字板剪切试验仪概述

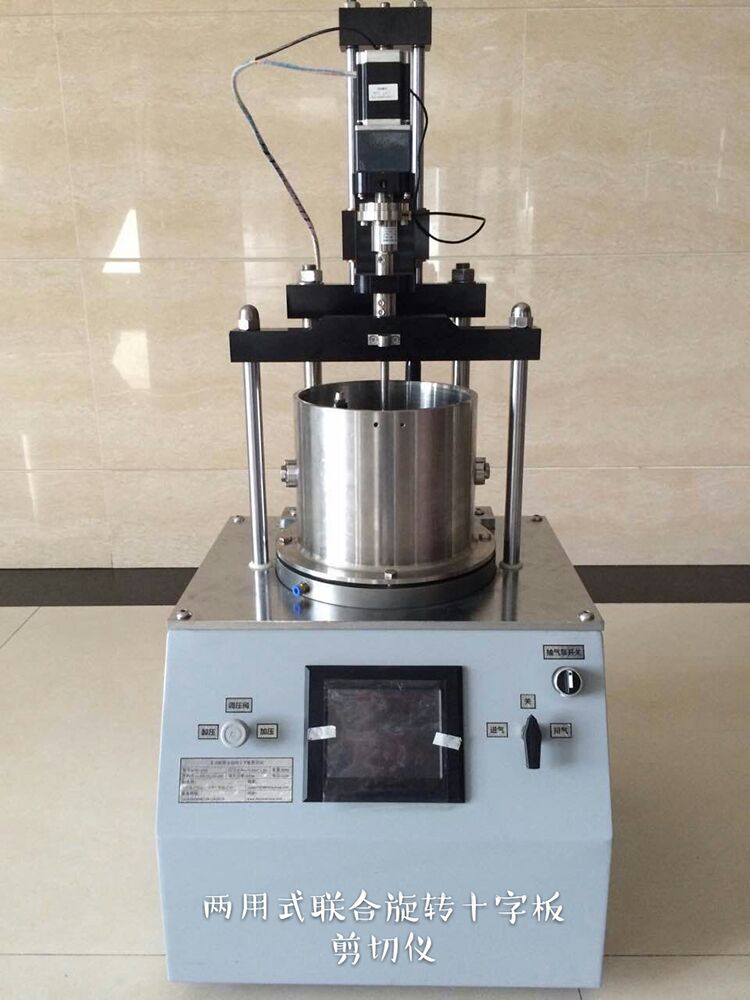

“YUC.IJZTS-1 台式十字板剪切试验仪”是一种用来测定软土或灵敏性粘土的不排水强度(Cu)的室内土工试验仪器,可测量取于不同深度处的原状土的不排水强度。仪器使用夹具将土样固定于机架中间,转动手柄使得十字板头探入土样进行剪切试验。

二、主要技术指标

  1. 十字板规格:12.7mm(直径)×25.4mm(高度)25.4mm(直径)×50.8mm(高度)以及 38.1(直径)×76.2mm(高度),亦可按用户需求定制指定尺寸;
  2. 扭矩传感器: 0-30 N·m,精度 0.3%F.S分辨率 0.1 N·m,可按用户需求配置量程;
  3.  剪切速率:0.001180 /min,无级变速;3配备 480*270 高清液晶触控屏,实时显示扭矩、剪切角度等数据,配套触控按键控制运行,

4、可触控键盘控制亦可软件控制;高速网络通讯接口与计算机通讯;数据实时存储于采集器,可脱机运行

5、采集处理软件支持win8/10 操作系统,全自动采集和控制,数据可导出到 excel 文件, 绘制不同深度土样的抗剪强度曲线并计算强度值;

 三、仪器组成部分

  1. 控制箱体:开关电源、触摸屏、电源插座、网口。
  2. 扭力传动装置:机架、升降部件、步进电机、联轴器、以及十字板组成。
  3. 扭矩传感器:测量范围 0-30N·m
  4. 数显触摸屏与数据采集器。
  5. 采集处理软件一套。
