电动十字板剪切仪的相关知识介绍

2020-04-22 [1358]
  1. 概述

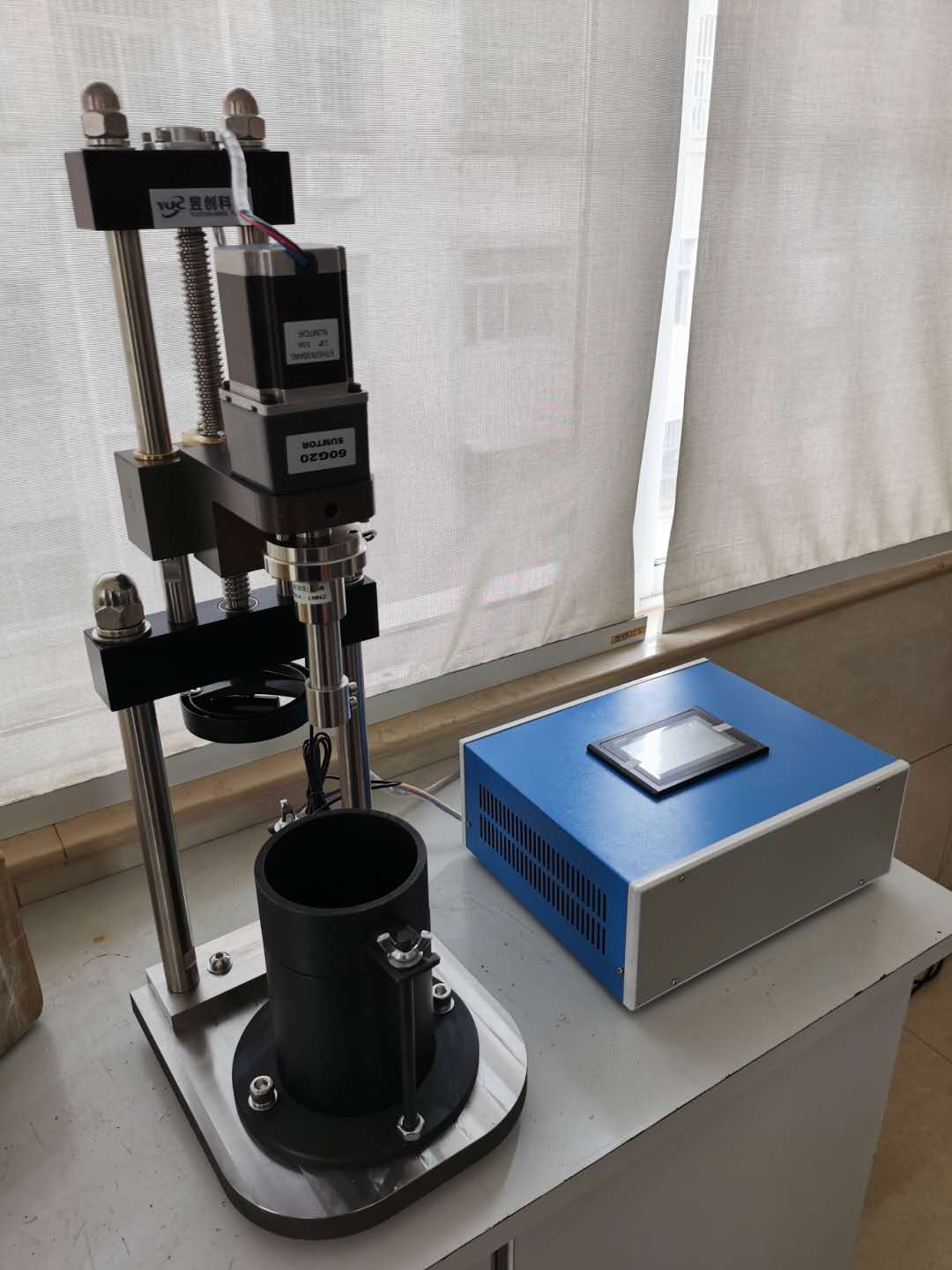

    YUC.IJZTS-1型 (台式十字板剪切试验仪)是一种用来测定原状和人工制备软土的抗剪强度及灵敏度的土工试验仪器。可测量取于不同深度处的原状土的不排水强度试验,根据用户需求,该仪器还可以在大口径薄壁取土器内直接进行原状土试验以及在模型箱内进行不同深处的不排水强度(Cu)试验。
    二、性能特点:
  • 内置电池实时时钟功能
  • 数据可视化通用网络数据传输接口
  • 软件有数据上传功能全自动计算机控制采集处理
  • 试验过程全电脑控制,操作简单,无需人工干预操作
  • 整机结构简单,体积小,重量轻,安装快速方便,适合野外现场使用
  • 扭矩传感器多种量程可选
  • 配置480*270点阵彩色触摸屏,实时显示当前实验状态数据,既可通过触控屏控制,也可以通过用户的PC控制试验,可脱机运行
  • 内置SD卡,自动记录实验过程数据,设备可在脱离电脑情况下自动完成整个试验过程记录
  • 支持主流的win8/10操作系统,具备以下功能模块:数据采集模块、数据处理模块、传感器标定模块
    三、仪器主要技术参数:
  • 土样规格:根据试验要求或者用户来确定
  • 十字板规格:Φ12.7mm×h25.4mm、Φ25.4mm×h50.8mm、Φ38.1×h76.2mm(可定制其他规格)
  • 应变速率:0.001~90°/min,无极变速
  • 传感器: 0-30 N·m,精度0.3%F.S,分辨率0.01 N·m(可选其它量程扭力)
