操作渗透仪时需要留意哪些事项?

2020-04-06 [1194]

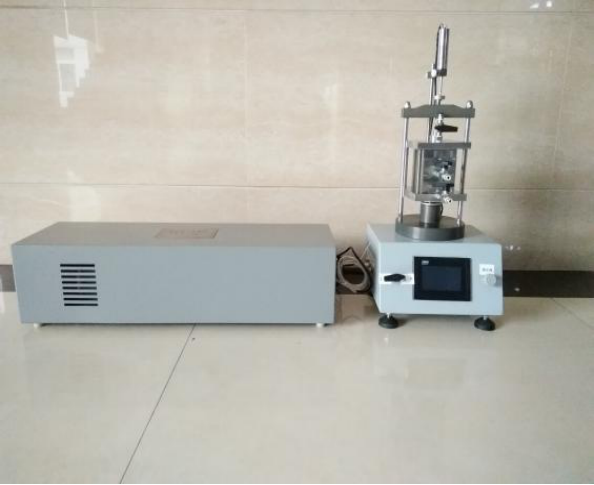

  渗透仪主要采用压差法进行检测,压差法原理是将事先处理好的试样放置在上下测试腔之间,夹紧,先对低压腔进行真空处理,然后对整个系统抽真空,当达到规定的真空度后,关闭测试下腔,向高压腔充入一定压力的试验气体,并保证在试样两侧形成一个恒定的压差,这样气体会在压差梯度的作用下,由高压侧向低压侧渗透,通过对低压侧内压强的监测处理,从而得出所测试样的各项阻隔性参数。
  该仪器运用二维测微器,满足二维测量,结构紧凑,使用方便,测量稳定可靠的计量仪器,可广泛应用于各级计量单位,研究所和大学实验室,及大型工厂计量室和车间加工现场,对机床、仪器的精密导轨和精密平板作运动直线性和平直度测量,以及角度仪器和器具的角度测量测定。
  操作渗透仪时需要留意以下事项:
  1.对工作环境的要求:周围大气温度为5℃-45℃;相对温度<80%,不长期在含腐蚀性气体的环境中工作;
  2.如环境温度低于0℃,则需放水,卸压阀放空内的全部水源,一面结冰损坏系统的零件;
  3.动力箱油在出厂时已加好,以后每半年打开后箱盖及动力箱盖,以更换一次20号或30号机械润滑油,油量以加到接近主轴中心县为准(约600ml);
  4.试验用水应为脱气水或蒸馏水;
  5.按现场条件选用水力梯度,当情况不明时选用水力梯度不大于1.0;
  6.将试样包封在乳胶膜或橡皮套内,试样应平整无褶皱,周边应无渗漏,对于直接加荷型,应仔细安装试样上下垫层,使试样承受均匀法向压力;
  7.分别裁剪顺机向和横机向试样各3块,当试样较薄时应取2层或3层试样重叠为一组进行试验,这时应相应各剪裁6块或9块试样;
  8.施加2-5kpa的压力,使试样就位,随即向水位容器内注入脱气水,排走试样内的气泡,试验过程中试样应饱和;
  9.按现场条件或设计要求选择法向压力至少进行三种压力试验,一种压力稍大于设计值,一种稍低于设计值。对试样施加小一级法向压力,持续15min。抬高容器的水位,使其达到要求的水力梯度。当水流稳定后,测读通过500立方厘米渗透水量的时间,或记录15min内通过的水量,每个水力梯度下平行测定3次。
